Місце: Росія, Санкт-Петербург, вул. Комсомолу, 22
Замовник: Санкт-Петербурзька Михайлівська військова артилерійська академія
Вихідні дані про об'єкт
Михайлівська військова артилерійська академія в Санкт-Петербурзі була утворена в 1855 році і є одним з найстаріших військово-навчальних закладів Росії.
В даний час курсанти і слухачі академії вивчають до 80 зразків сучасного озброєння, військової і спеціальної техніки РВ і А. У стінах академії ведеться підготовка офіцерів по 53 спеціальностями.
Сьогодні в академії створена унікальна навчально-матеріальна база, основу якої складають 250 аудиторій, лабораторій і класів, оснащених сучасним обладнанням для проведення лекційних та групових занять.
Основним фактором інноваційності вузу є, безумовно, мультимедійні технології і цифрове мистецтво, які роблять освітній процес ще більш запам'ятовується і ефективним. До того ж, використання сучасної технічної бази багато в чому спрощує підготовку до занять як викладацькому складу, так і студентам.
Постановка завдання по оснащенню аудиторій і залу
Керівництво Михайлівській військової артилерійської академії підтримує новітні технології, які роблять освітні програми, ділові зустрічі та урочисті заходи більш функціонально насиченими.
Тому перед нашими фахівцями стояло завдання оснастити сучасними технічними засобами навчальні аудиторії для проведення лекцій і семінарів, а також великий «Білий зал» для проведення урочистих та масштабних ділових заходів. Притому, особливим вимогою стала робота «Білого залу» в двох режимах: під час концертно-розважальних зустрічей і ділових семінарів / презентацій.
Склад комплексу обладнання для навчальних аудиторій
Всього фахівцями компанії ASCREEN було оснащено чотири навчальні аудиторії в академії, дві з яких виконують однакові функції і є типовими, тому комплекс мультимедійних рішень в цих двох залах ідентичний.
Комплекс мультимедійного обладнання, що встановлюється в перших двох навчальних аудиторіях забезпечує:
- відображення відеоматеріалів на засобі відображення колективного користування - проекційному екрані, який розміщується на стіні в зоні розміщення столів викладачів;
- відображення відеоматеріалів на засобі відображення індивідуального користування - інтерактивному сенсорному планшеті QOMO QIT-600, який розміщується на столі викладачів;
- трансляцію аудіоматеріалів через гучномовці стельового виконання;
- джерелом відеоматеріалів і аудіоматеріалів є або ноутбук викладача, який підключається через виразний архітектурний адаптер Kramer, встановлений в трибуні, або презентаційний ПК, розміщений в трибуні (існуючий).

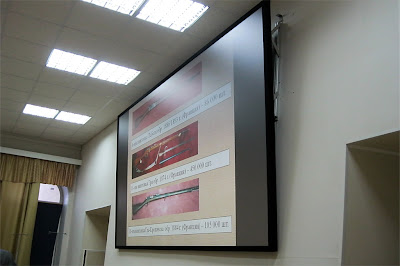

В силу архітектурних особливостей приміщень та наявності зовнішнього джерела освітлення в якості основного засобу відображення колективного користування тут передбачена проекційна система на основі екрану DNP Supernova Infinity розміром 3680x2300 мм, який в парі з мультимедійним проектором Panasonic PT-DW740ELK дозволяє створити дуже насичену контрастну картинку навіть при включеному світлі.
В якості індивідуального засобу відображення виступає сенсорний інтерактивний планшет QOMO з діагоналлю екрана 21,5 ", розташований на трибуні викладача.
Інтерактивний планшет дозволяє малювати і робити позначки поверх відображаються документів. Для цього в комплекті є спеціальний стилус.
Оптимальним рішенням в частині гучномовців стало використання гучномовців Apart CM608-W врізного монтажу, що забезпечують ефективність роботи і оптимальний розподіл звукового тиску, а також непомітність в інтер'єрі при відмінній якості звуковідтворення.
Ще дві аудиторії в академії були оснащені навчальними мультимедійними комплексами (УМК) на базі обладнання QOMO.
Основні складові УМК в Михайлівській військової артилерійської академії:
1. Проекційна система на основі інтерактивної дошки QOMO QWB70WS і ультракороткофокусного проектора - багатофункціональне обладнання, яке відкриває безмежні можливості для викладачів. Текстові документи, презентації, графіки, фотографії та відеозаписи - завдяки функціоналу інтерактивної дошки все це можна не тільки продемонструвати, а й зібрати в єдину схему на безмежному робочому просторі, відредагувати або забезпечити позначками прямо на поверхні інтерактивної дошки.
2. Багатофункціональний стіл-сейф викладача зі вбудованим в нього комутаційним і інтерактивним обладнанням - єдина система пристроїв зі зручним управлінням і захистом від розкрадання і злому.
3. Інтерактивні планшети QOMO QIT600 і QOMO QIT30 - дозволяють викладачеві працювати з графічними додатками програмного забезпечення інтерактивної дошки QOMO, не встаючи з робочого місця. На інтерактивному планшеті відображається те саме, що на інтерактивній дошці, і викладач може використовувати всі можливості її ПО, торкаючись сенсорного екрану планшета QOMO.
4. Документ-камера QOMO QD3800 - дозволяє отримати і транслювати чітке зображення практично будь-яких об'єктів - друкованих оригіналів, фотографій, слайдів, рентгенівських знімків, невеликих предметів.
5. Система опитування QOMO QRF532 - універсальне рішення, що дозволяє отримати миттєвий зворотний зв'язок навіть з численною аудиторією (ресивер одночасно підтримує до 1000 пультів), тому дану модель можна використовуватися як в невеликому навчальному класі, так і на масштабної конференції.
Склад комплексу обладнання для «Білого залу»
Комплекс мультимедійного обладнання в «Білому залі» Михайлівській військової артилерійської академії призначений для технічного забезпечення проведення різних заходів з використанням сучасних технічних засобів і вирішує такі основні завдання:
- забезпечення відображення відеоінформації на засобах відображення колективного користування та індивідуальних засобах відображення;
- забезпечення звукового супроводу відображаються відеоматеріалів;
- забезпечення звукопідсилення мови виступаючих;
- забезпечення оперативного підключення до Комплексу портативних комп'ютерів з можливістю виведення відеоінформації з них на засоби відображення;
- забезпечення оперативного управління відеокоммутаціей і звуковим супроводом за допомогою апаратно-програмних засобів підсистеми управління.
Екран зворотної проекції Screenint, проектор Panasonic PT-D10000
До складу обладнання Комплексу «Білого залу» входять наступні функціональні підсистеми:
- підсистема візуалізації:
- кошти відображення колективного користування - проекційна система в складі екрана зворотної проекції Screenint і мультимедійного проектора Panasonic PT-D10000, плазмові панелі 60 "LG;
- індивідуальні засоби відображення - інтерактивний планшет QOMO QIT600 на трибуні, РК-монітор 22 "на столі оператора;
- підсистема аудіокоммутаціі і звукопідсилення - цифрові аудіоплатформи Biamp Nexia SP, двохсмугові гучномовці, гучномовці настінного монтажу, сабвуфери, мікрофони типу «Гусяча шия» на трибуні, мікрофонна радіосистема Beyerdynamic Opus 660 D на основі ручних мікрофонів;
- підсистема джерел сигналів - презентаційний ПК, архітектурний адаптер, що містить роз'єми різного типу, для підключення ноутбуків учасників;
- підсистема комутації, розподілу, перетворення і сполучення аудіо- і відеосигналів - масштабатором і комутатор Kramer VP-729, передавачі і приймачі сигналів по кручений парі, підсилювачі-розподільники;
- система управління - ноутбук оператора з встановленим ПО управління, бездротовий маршрутизатор.
технологічні рішення
«Білий зал» Михайлівській військової артилерійської академії служить приміщенням для проведення різних масових урочистих заходів:
- концертів / шоу і вистав для військових;
- доповідей / презентацій / ділових конференцій і семінарів.
Зал являє собою велике витягнуте приміщення прямокутної форми зі сценою.
В силу архітектурних і функціональних особливостей залу (робота в двох режимах) головним засобом відображення тут служить моторизований екран зворотної проекції, встановлений на сцені.
Екран може при необхідності розгортатися і так само швидко згортатися, і дозволяє демонструвати глядачам різні графічні зображення, слайди презентацій, текстові документи і відеоролики (міні-фільми).
Мультимедійний проектор Panasonic PT-D10000, що працює в парі з екраном зворотної проекції Screenint, є ідеальним рішенням в добре освітлених приміщеннях, так як створює зображення високої чіткості і контрастності.
Для зручності перегляду відображаються матеріалів на екрані зворотної проекції в приміщенні встановлено кілька дублюючих плазмових панелей з боків. За допомогою них навіть глядачі з найвіддаленіших рядів можуть бачити, що в даний момент транслюється на сцені.
Для доповідача в режимі лекція або презентація в приміщенні встановлена спеціальна трибуна, на якій розташований мікрофон і інтерактивний планшет QOMO QIT600.
За допомогою даного планшета оратор може виводити на основні засоби відображення колективного користування різні документи і графічні матеріали, робити поверх них позначки і рецензування.
Для рівномірного озвучування всього залу, а також подзвучки сцени використовується система звукопідсилення на основі гучномовців Apart.
результат
Підсумком проведених робіт став комплекс мультимедійного обладнання, який зміг повністю задовольнити запити замовника.
У навчальних аудиторіях учні тепер можуть переглядати за допомогою мультимедійних засобів навчальні ролики в високій якості, презентації педагогів, різні текстові та графічні документи і файли. Викладачі, в свою чергу, можуть демонструвати студентам різноплановий матеріал, а також при необхідності робити поверх нього позначки і коментарі в режимі реального часу і зберігати їх в пам'яті комп'ютера.
Завдяки використанню УМК нашим фахівцям вдалося впровадити в навчальний процес Михайлівській військової артилерійської академії сучасні освітні технології, користуватися якими зручно викладачам з різним рівнем технічної грамотності.
Мультимедійні технічні засоби, встановлені в «Білому залі» академії, дозволяють використовувати приміщення в двох режимах:
- для організації урочистих заходів розважального характеру;
- для організації масштабних ділових заходів.
В цілому, даний комплекс здатний задовольнити потреби різних університетів і підкреслити їх орієнтацію на інноваційні технології, відкритість до впровадження сучасних технічних засобів для більш ефективної роботи. Дане рішення можна успішно розвивати, до чого і прагне Санкт-Петербурзька Михайлівська військова артилерійська академія.
