Foxweld Master 202: зварювальний апарат інверторного типу

1. Правила підключення і використання пристрою
2. Рекомендації по використанню інвертора для зварювання в середовищі захисного газу
3. Можливі несправності апарату і способи їх усунення

Країною виробництва зварювального інвертора моделі Foxweld Майстер 202 є Китай. Цей пристрій можна використовувати для виконання робіт як на відкритих майданчиках, захищених тільки навісом, так і в приміщеннях, в яких дотримуються вимоги пожежної безпеки.

Інвертор зварювальний Foxweld Майстер 202 в повній комплектації

В основу перетворення і регулювання електричного струму, який отримують на виході цього пристрою, покладений інверторний принцип. В результаті такий апарат формує постійний струм з необхідними параметрами, який дозволяє створювати якісні, надійні і акуратні зварні з'єднання.

Висока надійність, а також простота експлуатації і технічного обслуговування інвертора Foxweld моделі Майстер 202 пояснюються тим, що в його електричній схемі є всього одна силова плата, на яку встановлюються змінні модулі.

Інвертор може працювати в досить широкому інтервалі величини напруги живлення - від 187 до 253 В (220 В ± 15%). Це дуже важливо, з огляду на часті перепади напруги в вітчизняних електромережах. Зварювальний струм, що отримувався на виході інвертора, може регулюватися в межах 20-200 А, що дає можливість використовувати електроди, діаметр яких становить 1,6-5 мм.

Величина напруги холостого ходу у інвертора Master 202 становить 62 В, а створюване їм номінальна робоча напруга відповідає значенню 28 В. При максимальному значенні зварювального струму, що дорівнює 200 А, і при температурі навколишнього середовища +25 градусів Цельсія тривалість безперервної роботи апарату складає 60%.

Виробник забезпечив даному инвертору досить високий ККД, який становить 80%. Зварювальний інвертор Майстер моделі 202 має ступінь захисту IP23, відрізняється досить легким вагою (8 кг) і компактні габарити (370х150х230 мм).

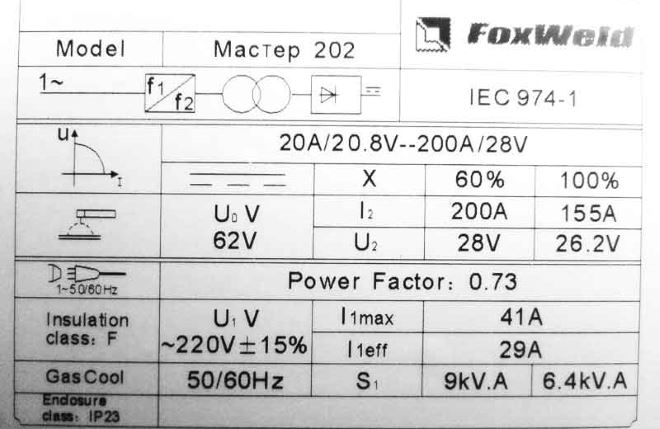

Фото таблички з технічними параметрами апарату

Зручність використання, надійність даного інвертора і можливість отримання з його допомогою якісних зварних з'єднань забезпечуються рядом додаткових опцій.

• Функція «Антіпріліпаніе» передбачає припинення подачі струму на зварювальну дугу в той момент, коли електрод приварюється (прилипає) до поверхні деталей, що з'єднуються. Після того як електрод роз'єднується з робочою заготовками, подача зварювального струму автоматично поновлюється.
• Функція «Гарячий старт» забезпечує автоматичне збільшення сили струму в момент запалювання зварювальної дуги, значно полегшуючи цей процес.
• Функція «Форсування дуги» відповідає за автоматичне збільшення сили зварювального струму в момент занадто сильного зменшення довжини зварювальної дуги, що практично повністю виключає ризик залипання електрода.
• схема інвертора містить в собі елементи автоматичної термозахисту.
• Зварювальний інвертор Foxweld моделі Майстер 202 може підключатися до автономних джерел електричного струму - бензиновим і дизельним генераторам.
• Схема апарату включає пристрій, автоматично відключає інвертор в той момент, коли стрибок напруги в мережі досягає критичного значення. При таких скачках напруги обладнання починає сильно грітися і може навіть перегоріти, тому виробник і передбачив його автоматичне відключення. У той момент, коли відбувається таке відключення, на лицьовій частині апарату спалахує сигнальна лампа жовтого кольору. Вентилятор при цьому продовжує працювати, охолоджуючи внутрішню частину інвертора. Після того як напруга в мережі досягне свого стандартного значення, сигнальна лампа згасне і обладнання знову буде готовий до роботи.

Сигналізатор включення захисту від перепадів напруги

Правила підключення і використання пристрою

Перш ніж почати роботу з інвертором Foxweld моделі Master 202, потрібно перевірити його на справність і відсутність серйозних механічних пошкоджень корпусу. Встановлювати обладнання необхідно на рівну поверхню. При цьому треба стежити, щоб ніякі предмети не обмежували доступ до нього свіжого повітря, необхідного для забезпечення ефективної вентиляції. З цієї ж причини не можна накривати інвертор ніяким матеріалом.

Стандартний кабель електроживлення, що йде в комплекті з інвертором Foxweld моделі Master 202, має перетин 16 мм2. Якщо вам треба замінити його на провід довжиною понад 5 метрів, то перетин такого проводу має бути не менше 25 мм 2. Нехтування цією рекомендацією веде до значних втрат напруги.

Подовжувач зварювального кабелю для інвертора

Найчастіше інвертор Foxweld застосовується для виконання зварювання за технологією MMA (ручна дугова). Для даного апарату можуть бути використані електроди і для постійного, і для змінного струму, з покриттям будь-якого типу.

Щоб підготувати Master 202 до зварювання за даною технологією, виконують такі дії.

• Підключіть силовий кабель і кабель маси до відповідних роз'ємів на корпусі пристрою.
• Виробники електродів рекомендують підключати силовий кабель до плюсового роз'єму, а кабель маси - до мінусової. Слідкуйте за тим, щоб кабелі не контактували між собою.
• Кабель маси, який повинен мати мінімально можливу довжину, необхідно надійно з'єднати зі зварюються деталями, для чого використовується спеціальний затискач.
• Переконайтеся, що напруга в мережі електричної мережі знаходиться в межах, обумовлених виробником Master 202. Необхідно також перевірити, що мережеві автомати розраховані на струм, який буде споживати зварювальний апарат.
• Після виконання всіх підготовчих дій можна підключити Master 202 до електричної мережі і включити тумблер на задній панелі. Якщо все виконано правильно, то на лицьовій панелі загориться індикатор мережі.
• Після включення інвертора треба вибрати тип зварювання (MMA), для чого використовується спеціальний перемикач, а також встановити необхідну величину зварювального струму, орієнтуючись на діаметр електрода і особливості зварного з'єднання.
• Після закінчення зварювання пристрій вимикається в зворотній послідовності.

Рекомендації по використанню інвертора для зварювання в середовищі захисного газу

Виробник інвертора Foxweld моделі Master 202 передбачив можливість його використання для зварювання, виконуваної в середовищі захисного газу (TIG). Така зварювання виконується на постійному струмі, а для створення зварювальної дуги використовується не плавиться. Схема даного апарату не містить в собі осцилятор , Тому зварювальний дуга запалюється методом торкання. Підключати зовнішній осцилятор до пристрою даної моделі не можна, так як це може привести до виходу інвертора з ладу.

Необхідно мати на увазі, що інвертор Foxweld моделі Master 202 призначений для зварювання, виконуваної за технологією MMA, тому слід приготуватися до того, що не плавиться, буде сильно грітися (це пояснюється підвищеним напругою дуги).

Параметри зварювання TIG

Підготовка пристрою до зварювання за технологією TIG і її виконання здійснюються в такій послідовності.

• Кабель, за яким електричний струм надходить до зварювальної пальнику, підключається до мінусової роз'єму, а кабель маси - до плюсового.
• Кабель маси за допомогою спеціального затиску надійно з'єднується зі зварюються деталями.
• Для подачі захисного газу в зону зварювання використовується спеціальний шланг, яким з'єднують зварювальну пальник і редуктор на газовому балоні. Після надійної фіксації обох кінців шланга слід відкрити вентиль на газовому балоні і відрегулювати тиск газу за допомогою редуктора. Для подачі газу безпосередньо в зону зварювання використовується вентиль, розташований на зварювальної пальнику.
• У затиску зварювального пальника необхідно зафіксувати плавиться (зазвичай використовують стрижні з торійованого вольфраму), діаметр якого підбирають в залежності від величини зварювального струму: до 80 А - 1 мм; до 150 А - 1,6 мм; до 200 А - 2 мм. Величина зварювального струму визначає і кут заточування кінчика електрода: до 30 А - 300; до 120 А - 60-900; до 200 А - 90-1200.

• Необхідно перевірити, що величина напруги в електричній мережі знаходиться в інтервалі, обумовленому виробником Master 202. Потрібно перевірити і параметри автомата, встановленого в електричному щитку: він повинен витримувати силу струму, який буде споживати зварювальний апарат.
• За допомогою мережевого проводу інвертор слід підключити до електричної мережі. Сам апарат включається за допомогою перемикача, розташованого на задній панелі. При цьому на лицьовій панелі повинен засвітитися мережі.
  - Після включення інвертора необхідно встановити необхідну силу зварювального струму і включити подачу газу за допомогою вентиля на пальнику.
• Зварювальний дуга запалюється дотиком електрода поверхні деталей, що з'єднуються і його подальшим відведенням.
• Після формування зварного шва дугу гасять, відводячи електрод від поверхні деталей. Погасивши дугу, не слід відразу вимикати подачу захисного газу, необхідно почекати кілька секунд.
• Коли зварювальні роботи закінчені, інвертор вимикається, а подача газу перекривається за допомогою вентиля на балоні.

Приклад зварювальних швів, виконаних інвертором Foxweld моделі Master 202

Можливі несправності апарату і способи їх усунення

Може виникнути ситуація, коли при включеному апараті і працюючому вентиляторі не світиться мережевий індикатор. Це може свідчити про вихід з ладу елементів схеми, що вимагає звернення до сервісного центру. Ситуації, коли при роботі на инверторе відчуваються удари електричним струмом, вирішуються за допомогою перевірки контактів вилки електроживлення, якості приєднання заземлювального і силового кабелів. До інших розповсюджених несправностей в роботі інвертора Foxweld розглянутої моделі відносяться наступні.

• Відключається мережевий автомат. В цьому випадку слід замінити його на більш потужний (25 або 32 А).
• Запах горілого, що йде від пристрою, і його задимлення вимагають звернення до сервісного центру.
• Якщо при палаючому мережевому індикаторі і працюючому вентиляторі не запалює зварювальний дуга, слід перевірити стан регулятора струму. Можливо, він знаходиться на позиції «0».
• Коли на панелі пристрою загоряється жовтий індикатор, це означає включення автоматичного захисту від стрибків напруги. Слід почекати, поки параметри мережі не прийдуть в норму.

Якщо ви придбали оригінальний інвертор Foxweld моделі Master 202, а не підробку, ви напевно залишитеся задоволені його технічними можливостями, надійністю, простотою експлуатації та обслуговування.
