За запуск панелі приладів і двигуна відповідає замок запалювання - без цього пристрою навіть найспритніший автомобіль не зрушить з місця. Це тільки в голлівудських фільмах кожен перехожий знає, як завести машину, з'єднавши зубами два проводка - в житті все зовсім інакше!
Як це працює - вивчаємо замок запалювання
В основі роботи замка запалювання лежить механізм, що складається з перемикача, який при повороті ключа в замку з'єднує різні види контактів. Як правило, замок запалювання працює в декількох положеннях, кожне з яких відповідає за певну дію при запуску автомобіля.

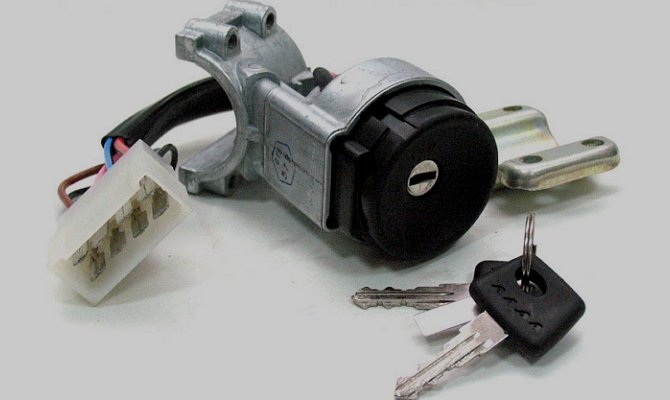

Фото замку запалювання
Перше положення відповідає за включення приладів на панелі і подачу енергоспоживання по всьому автомобілю. Друге положення відповідає за запуск двигуна. Ну і останній режим - це блокування керма. Для кожного положення в тій чи іншій мірі задіяна своя контактна група замка запалювання.
На фото - контактна група замка запалювання
Поломка запалювання - досить рідкісне явище і далеко не кожен автомобіліст з цим стикається. Однак якщо з пробитим колесом або збоїть генератором з горем навпіл можна доїхати до найближчого СТО, то з поламаним замком далеко не заїдеш. Давайте розбиратися, через що може виникнути така проблема і як її виправити своїми руками.
Поламався замок запалювання - хто винен і що робити?
У замках запалювання розташовано кілька груп контактів; якщо хоча б один з них не працює, то вся система автомобіля залишається без енергопостачання. Головна причина поломки замка запалювання - вихід з ладу його реле. У деяких випадках можна купити таке ж і своїми руками замінити його. Іноді простіше змінити повністю весь замок запалювання.
Щоб перевірити контактну групу замка запалювання, необхідно зняти мінусову клему на акумуляторі. Після цього в салоні автомобіля потрібно відключити фішку з проводами, вона знаходиться в захисному кожусі внизу рульової колонки. Далі потрібно взяти омметр, за допомогою якого будемо робити заміри опору. Його контакти потрібно по черзі підключити до клем на фішці, повертаючи ключ запалювання в різні положення. Контакти перевіряються попарно, верхній ряд з нижнім. Якщо на якомусь етапі ви помітили слабкий контакт або зовсім його відсутність, можливо, вся справа в поломці самої серцевини замка. В такому випадку можна її замінити. При більш серйозних поломки потрібно міняти реле запалювання або весь замок повністю - все це можна зробити своїми руками.
Фото зняття мінусовій клеми на акумуляторі
У цих випадках необхідно повністю зняти замок запалювання . Насамперед потрібно прибрати обшивку з вала рульової колонки і відключити всі фішки, які кріпляться до замку запалювання. Якщо у вас виникли труднощі з відключенням фішок, візьміть викрутку і натисніть на їх фіксатори. Контактну групу проводів потрібно відключати без застосування особливих зусиль, щоб не пошкодити дроти в фішках.
Після цього відкрутіть болти, якими кріпиться сам замок. Ключ запалювання потрібно вставити замок і провернути в нульове положення. Після цього за допомогою викрутки потрібно натиснути на кнопку, яка фіксує замок в механізмі рульової колонки - це дозволить його повністю дістати. Решта дроти від'єднайте від замка запалювання. Якщо у вашому автомобілі були якісь переробки, обов'язково позначте проводи в порядку їх відключення, щоб при установці нового замку у вас не виникло проблем з підключенням.
На фото - від'єднання проводів замка запалювання
новий замок запалювання можна купити в будь-якому автомагазині і встановити його своїми руками не складе труднощів. Всі дії потрібно виконати в зворотному порядку. Схему підключення контактної групи потрібно виконати за інструкцією, яка додається в комплекті. При покупці нового замка запалювання обов'язково переконайтеся, що він саме до вашої моделі автомобіля. Для вітчизняних автомобілів краще купувати замки нашого виробництва, вони більш надійні, ніж китайські.
Підсвічування дошки приладів - як влаштована панель?
У будь-якому сучасному автомобілі обов'язково повинна бути підсвічування як дошки приладів, так і інших кнопок і перемикачів, розташованих на торпеді автомобіля. Підсвічування замка запалювання - дуже поширене явище в імпортних авто. Наші виробники до такого не додумалися, тому багато водіїв покращують свого залізного коня самостійно. Таке підсвічування додасть вашому автомобілю особливий шарм в нічний час доби, та й зручно це - бачити, куди вставляти ключ.
Фото підсвічування замка запалювання
Найоптимальнішим і поширеним видом підсвічування в наш час є підсвічування замка запалювання за допомогою світлодіодів.
Вона не складна в монтажі, а термін її служби дуже великий. Найголовніше, що при виборі такого підсвічування не потрібно нічого винаходити. В автомагазинах, як правило, продають стандартні типи подсветок, які мають тільки одну лампочку і здатні світити тільки точково. Для автомобілів ВАЗ почали випускати готові елементи для підсвічування замка запалювання, які зручно монтуються і не вимагають переробок і вирізів в пластиці рульової колонки автомобіля.
Як встановити підсвічування своїми руками?
Перед покупкою необхідних матеріалів зробіть завмер кільця запалювання. Визначити потрібно сам діаметр. У магазині повідомте продавцеві дані і він вам видасть потрібний розмір кільця під ваш замок. Купіть світлодіоди необхідного кольору з готовими проводками і фішками, це позбавить вас від роботи з паяльником. Також потрібен буде епоксидний клей, щоб приклеїти дроти, які будуть розташовані в пластиці рульової колонки.
Підсвічування замка запалювання виконується поетапно - спочатку потрібно зняти пластмасу з рульової колонки і витягнути замок запалювання. Як зняти замок запалювання в автомобілі, ми розглянули вище. Після цього визначте посадочне місце кільця в пластиці замку запалювання і просвердлите в потрібному місці кільця дірки під світлодіоди. На наступному етапі вставте світлодіоди і з'єднайте їх між собою.
На фото - світлодіоди для кільця замку запалювання
Кільце підсвічування за допомогою клею приклейте в потрібне місце. Мінусовий кінець дроту можна під'єднати до маси на замку запалювання. Другий же контакт необхідно підключити до механізму відкривання дверей. Для цього подивіться електричну схему автомобіля і зробіть монтаж. Якщо ви жодного разу не робили підключення самі, краще звернутися до досвідченого електрика.
Дуже важливо, щоб підсвічування замка запалювання спрацьовувала саме на відкривання дверей. Ще є варіант підключення підсвічування замка запалювання до плафону, який розташований в стелі автомобіля. Для цього підключіть до нього, попередньо перевіривши полярність контактів на лампі.
Фото кільця підсвічування замка запалювання
Після того, як всі елементи зібрані, необхідно перевірити правильність роботи підсвічування і тільки після цього приступати до зворотної збірці рульової колонки. За допомогою установки таких світлодіодів можна поліпшити і інші елементи салону автомобіля.
