Будучи любителем акваріумістики з малим стажем, я прийшов до того, що внутрішній фільтр в моєму акваріумі не справляється зі своїм завданням. А від частого обслуговування фільтра, страждали тільки жителі мого акваріума.
Вивчивши інформацію по фільтрам, прийшов до висновку, що однозначним правильним рішенням є застосування зовнішнього фільтра. Біофільтрації надзвичайно ефективна, і жоден із способів очищення води не може навіть частково її замінити.
Склад води, очищеної зовнішнім фільтром, приблизно однаковий з водою у медленнотекущих природних водойм. При щотижневому освіження третини обсягу основного акваріума можна вважати, що іхтіофауна і гідрофлора містяться практично в проточній природній воді - звідси і всі успіхи, що досягаються в системах з біофільтрації.
Чи не приємною для мене новиною було, що вартість зовнішнього фільтра виявилося порівнянна, з вартістю самого акваріума.
Ознайомившись з конструкцією внешник, я зважився виготовити своїми руками аналог зовнішнього фільтра Eheim.

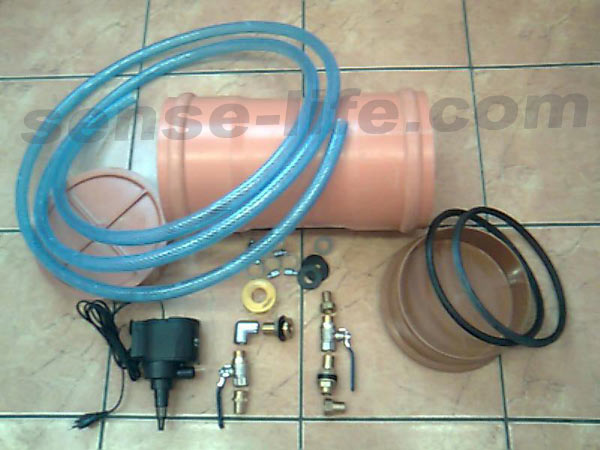

Для виготовлення саморобного зовнішнього фільтра були закуплені:

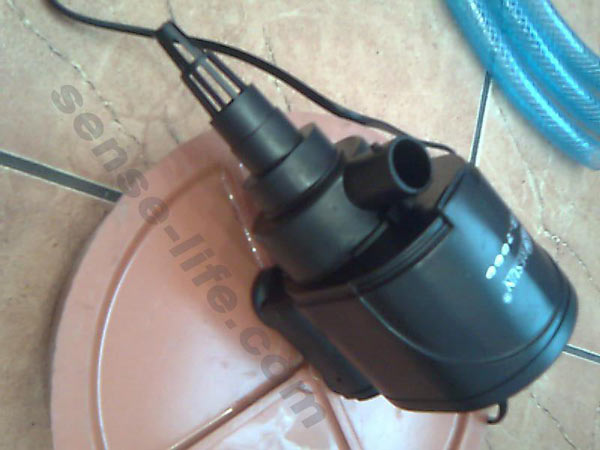

- Насос (фонтанна помпа), фірми RESUN китайського виробництва 30 Вт., 2000 л / ч, підйом водяного стовпа 2 м.
- ПВХ муфта для каналізаційної труби d = 200 мм. + 2 заглушки до неї,
- крани, куточки, згони і т.д.,
- труба ПВХ d = 20 мм. для прийому і подачі води в акваріум 4 м.,
- колба від побутового фільтра,
- наповнювачі для фільтра.

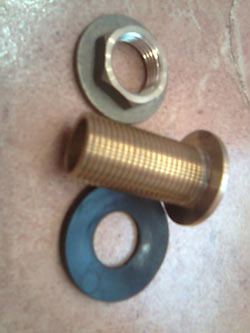

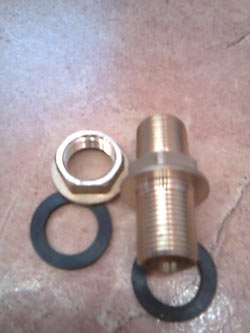

Для врізки в заглушки використовувалися штуцера наступної конструкції.
Мій вибір на цьому насосі зупинився через підйом водяного стовпа 2 м. Оскільки, внешник буде стояти на підлозі.

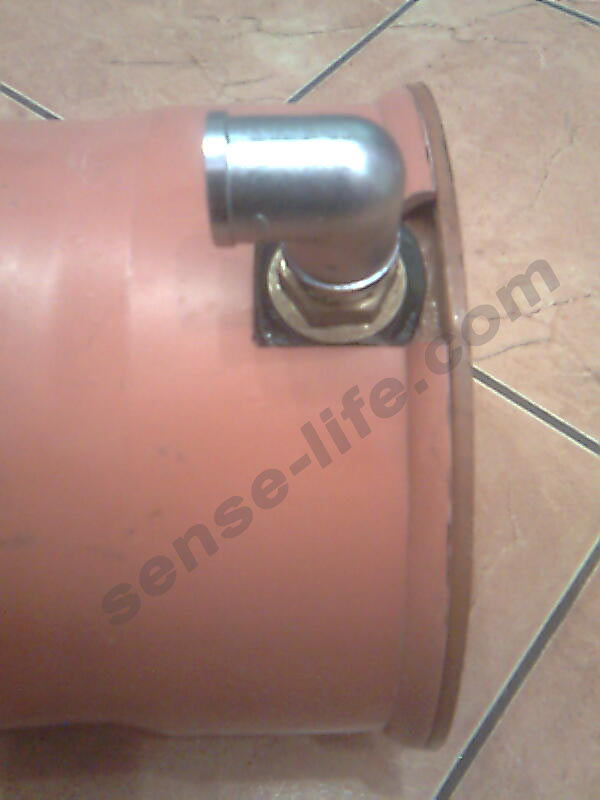

Просвердлив отвори у верхній і нижній заглушці для подачі і відкачування води. При установці штуцерів використовував гумові прокладки з додатковим використанням сілікоонового герметика.

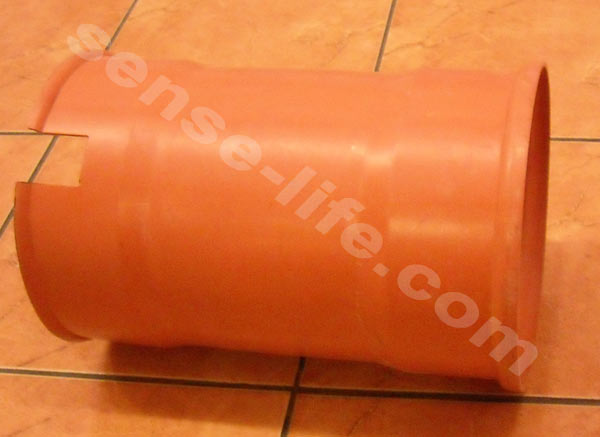

Спробував вставити заглушки в муфту з ущільнювальними гумками і мені це не вдалося, надто щільно виходило. Розуміючи, що якщо мені це вдасться вставити заглушку то я її звідти вже не витягну. Виходячи з цього обрізав краю муфти, щоб для розбирання фільтра якщо що, то можна було витягти гумку і тим самим разгерметизировать фільтр. У нижній частині муфти зробив посадочне місце під вхідний штуцер.

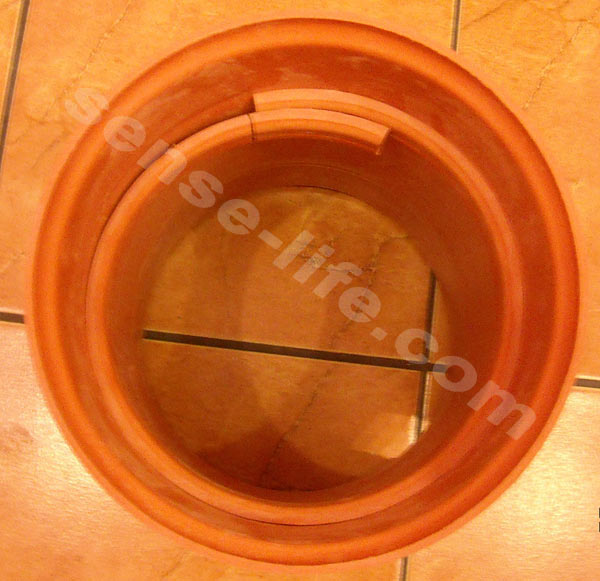

Обрізок краю муфти надалі буде встановлений всередину муфти, і буде тримати сітку.

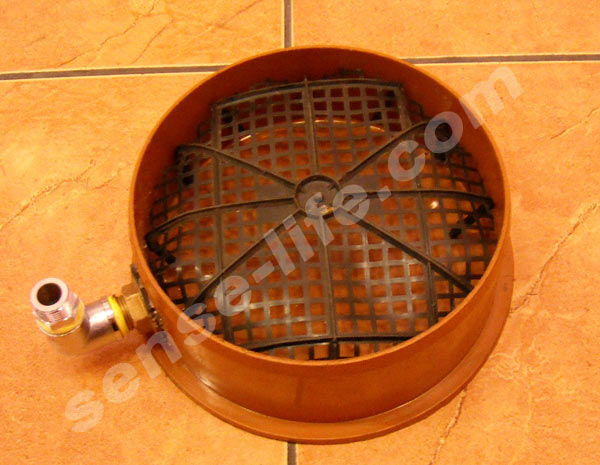

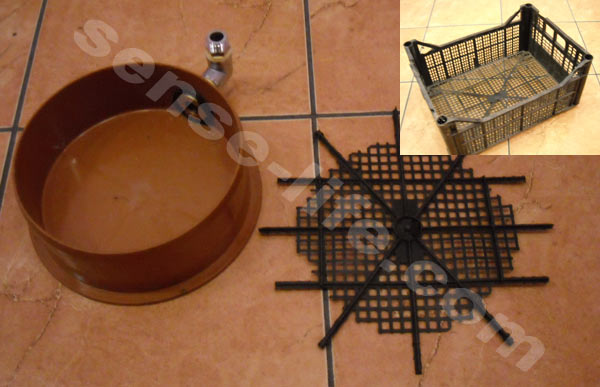

У нижню заглушку встановлена сітка вище рівня штуцера. Для цього довелося потріпати ящик для овочів.
Після цього з чистою совістю можемо встановити нижню заглушку в муфту. Оскільки ущільнювальна гумка тут не буде використовуватися, обов'язково по всій площі заглушки промазуємо силіконом. І після установки заглушки додатково промазуємо стики всередині і зовні герметиком.

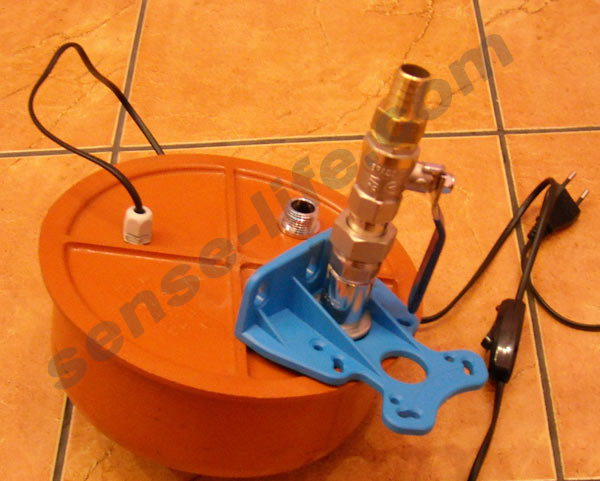

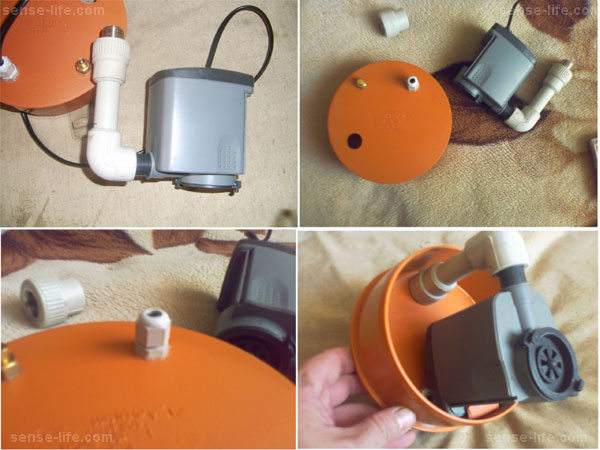

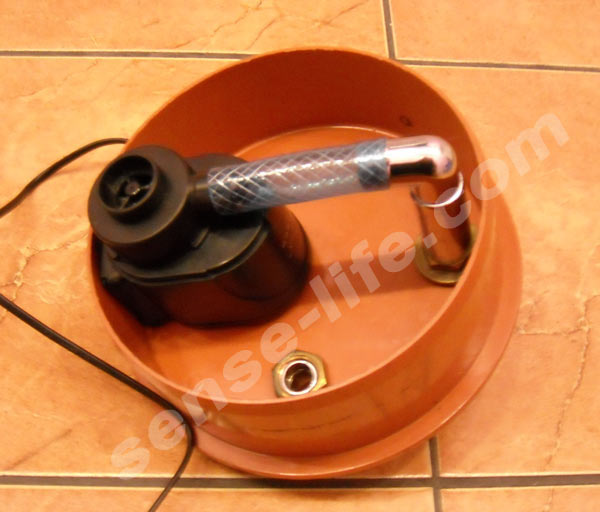

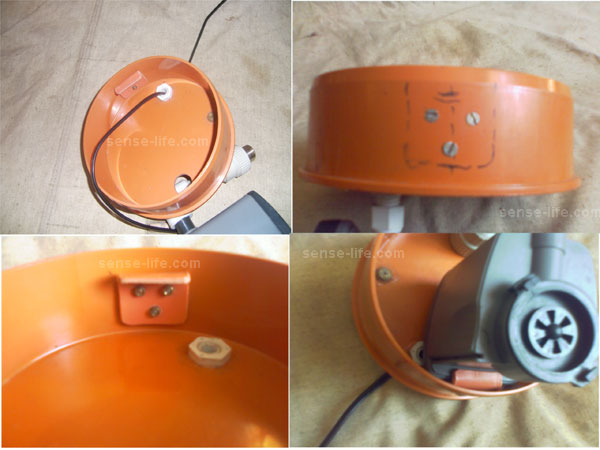

У кришці додатково просвердлив отвір для мережевого проводу і скидання повітря. Помпу закріплювати до заглушки не довелося, вона і без цього надійно закріплена за рахунок відрізка шланга і кабелю.
Для герметизації мережевого проводу використовував фітінг, подібний до того, який використовується в вуличних світильниках. На місце розриву дроту встановив вимикач.

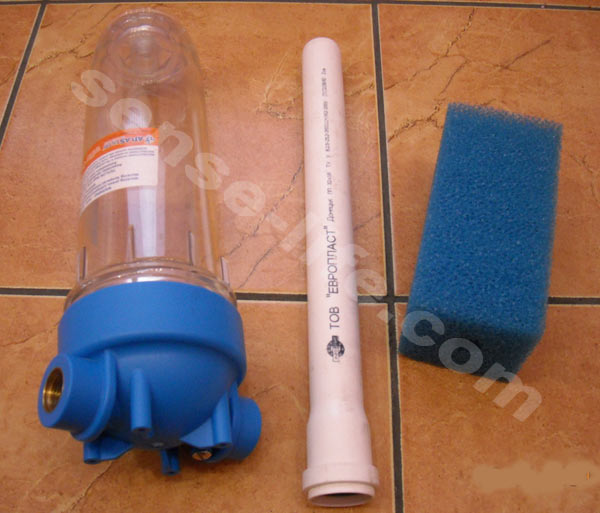

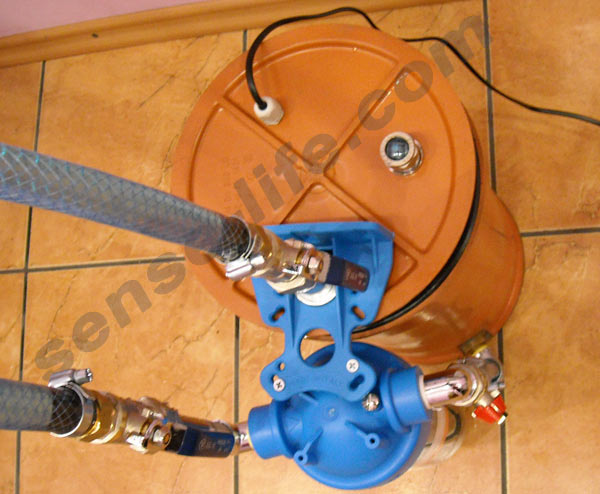

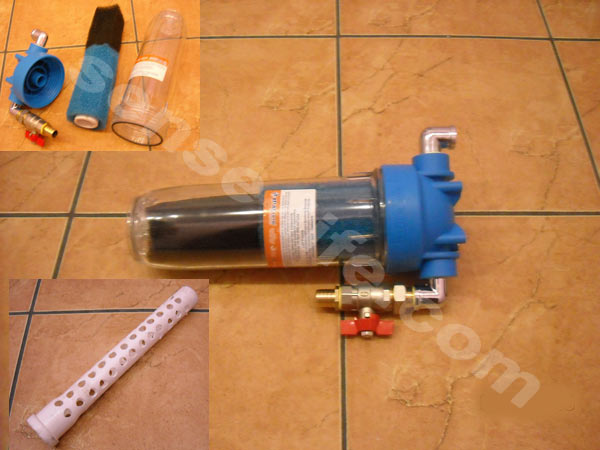

Під вхідний патрубок встановив кронштейн для кріплення колби побутового фільтра, який буде служити попереднім фільтром для грубої очистки. Можна було б обійтися і без нього, але тоді б довелося встановлювати губку на вхідну трубу безпосередньо в акваріумі, або кожен місяць промивати каністру (в моїх планах промивка каністри буде проходити не менше ніж раз на 6 місяців).

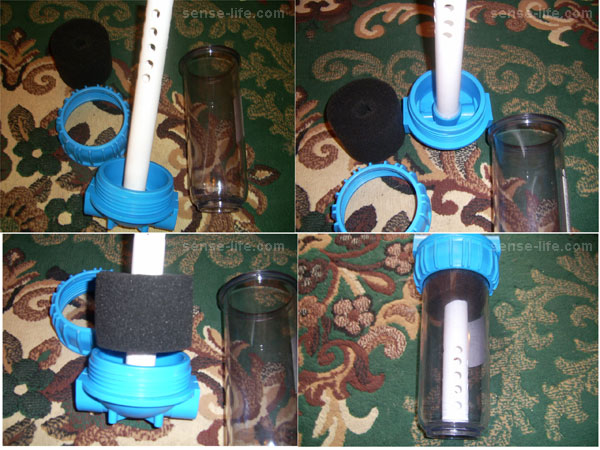

Для виготовлення попер. фільтра знадобилася каналізаційна ПВХ труба d = 32 мм. В якій був просвердлений безліч отворів. Можна було б використовувати, додатково, в перед. фільтрі активоване вугілля або цеоліт, але для початку вирішив обійтися поролоновою губкою.

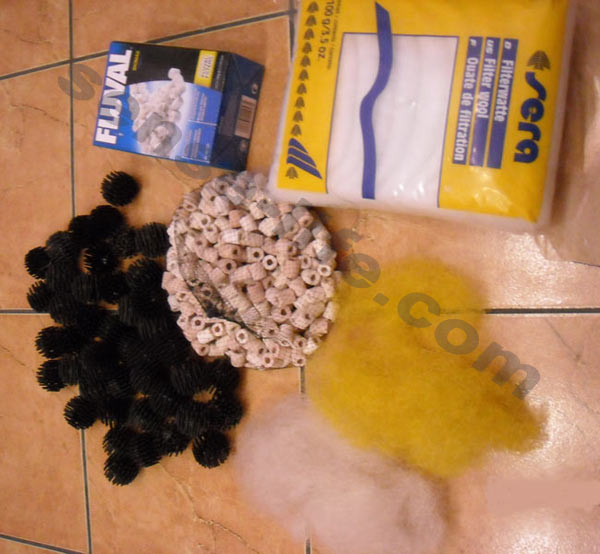

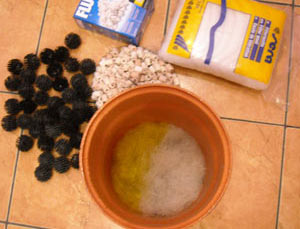

Коли всі деталі фільтра в зборі приступаємо до заповнення наповнювачами.
1 шар. На дно в першу чергу залагоджуємо матеріал для грубої фільтрації. Для цих цілей найбільш підходить поролон з великої осередком. Але на жаль мені не вдалося знайти листової поролон для акваріумів відповідного розміру. І замість цього використовував щось схоже на грудку волосіні.

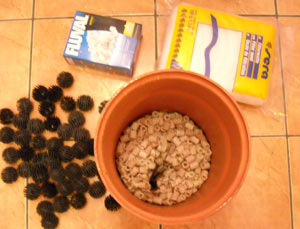

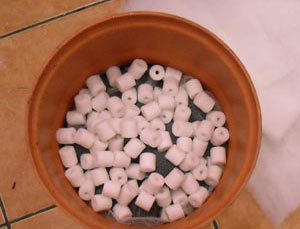

2 шар. Наповнюємо керамічними кільцями. Мета їх застосування в фільтрі,, полягає в розгалуженні потоків води і рівномірний розподіл її струму по всій поперечної площі фільтруючого матеріалу.

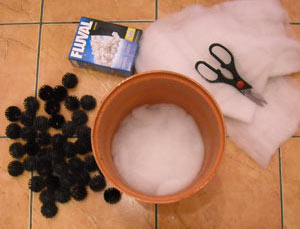

3 шар. Укладаємо шар поролону з дрібним осередком. У моєму випадку використовувався синтепон.

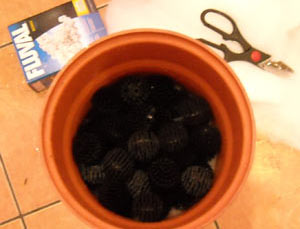

4 шар. Наповнюємо "біо кульками" субстрат для колоній бактерій-нитрификаторов. У цій секції і відбуваються всі таїнства азотного циклу. Тут мирно уживаються і гетеротрофи, і нітріфікатори, і денітріфікатори, справно виконуючи покладені на них обов'язки; робочий об'єм камери повинен складати 4/5 від ємності корпусу біофільтра. Як субстракта для бактерій можна використовувати керамзит (бажано подрібнений) оскільки має пористу структуру.
5 шар. Він не обов'язковий, але я вирішив додати субстрат FLUVAL. Зовні він виглядає як керамічні кільця, тільки матеріал має пористу структуру. Якщо ви візьмете в руку, колечко, заткнете пальцем отвір з одного боку, а з іншого подує в нього, то все повітря вийде через мікропори
6 шар. Заключний шар, безпосередньо перед иходним збірними отвором (тобто перед помпою фільтра, слід розташувати синтепон. Він захистить ротор від попадання в нього частинок бруду.

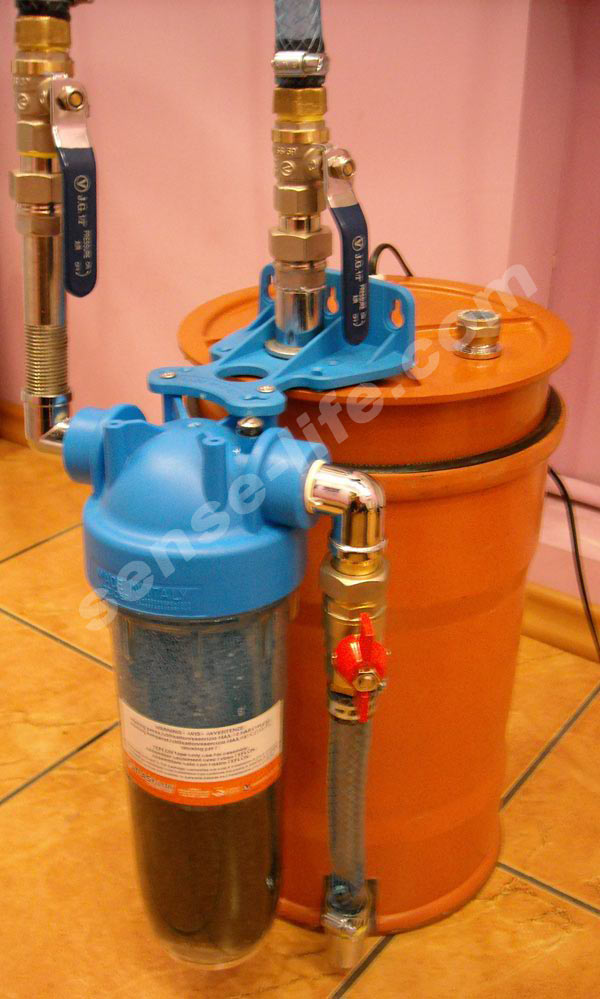

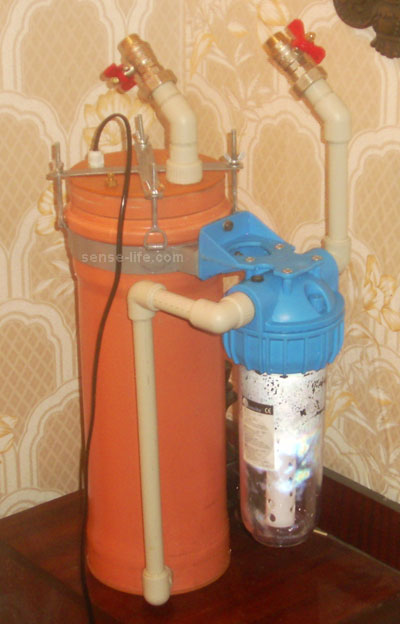

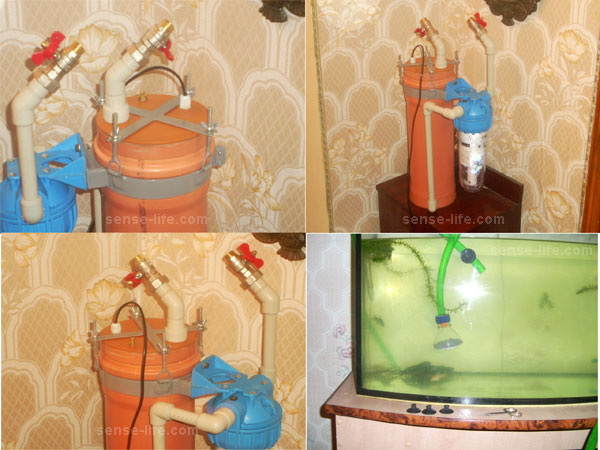

Саморобний зовнішній фільтр для акваріума готовий, збірка пройшла вдало. Тестування показало досить не погану роботу насоса, хоч і характеристики помпи по продуктивності виявилися в 2 рази менше. Верхня кришка встановлена не до кінця, через сильну щільної фіксації ущільнювальної гумки. Якщо ви закриєте кришку до кінця, то в полне можливо що фільтр ви більше не відкриєте.
Догляд за фільтром зводиться до чищення предфильтра в міру забруднення. Розтин і промивка каністри через пів року. Хочу зазначити що промивати в фільтрі необхідно тільки кераміку і поролон і обов'язково акваріумний водою. Субстракт промивається тільки в міру потреби.
Перший час після запуску саморобний зовнішній фільтр працює фактично тільки як механічний. Корисні бактерії ще не заселили субстрат. Бруд заповнює фільтр, що спричиняє зниження його продуктивності. Напір води поступово падає. Але є і зворотний процес. Бруд є їжею для бактерій. Вони розщеплюють накопичуються тут органічні речовини і переробляють в нітрат, тобто починається біологічна самоочищення фільтра.
Повний заселення субстрату колоніями корисних бактерій відбувається за 2-4 тижні. А далі все залежить від того, який процес візьме гору - забруднення або самоочищення. Якщо перше, то фільтр буде продовжувати забруднюватися. Не так інтенсивно, як перші два тижні, але невідворотно. Коли продуктивність фільтра впаде нижче 30% від максимальної, його необхідно почистити і запустити знову, щоб не потрапити в т.зв. "Перекидання" - порушення біологічних процесів, в результаті чого виробляються і викидаються в акваріум отруйні речовини.
Якщо ж самоочищення бере верх, то фільтр навпаки поступово звільняється від бруду і впала до 50-70% від максимальної продуктивність відновлюється. Теоретично після цього фільтр повинен працювати вічно. На практиці продуктивність відновлюється в повному обсязі, і всередині каністри із часом все одно утворюються застійні зони. Тому рекомендую час від часу її чистити, навіть якщо натиск води сильний.
На додаток хочу відзначити, що всі металеві деталі повинні бути позбавлені мастила. Оскільки крапля масла може зіпсувати тонну води і тим самим знищити всіх ваших мешканців. З цього бажано використовувати пластмасові деталі (штуцера, куточки, крани), які в свою чергу на багато дешевше металевих.
PS Шланги надалі я замінив на гофровані (які використовуються для зливу пральної машинки), оскільки шланги з ПВХ легко м'яли і тим самим перекривали доступ води.
Кришку необхідно буде стягнути шпильками, інакше при відключенні світла її може вирвати.
Металеві крани і штуцера замінив на пластикові які використовуються для поливу.

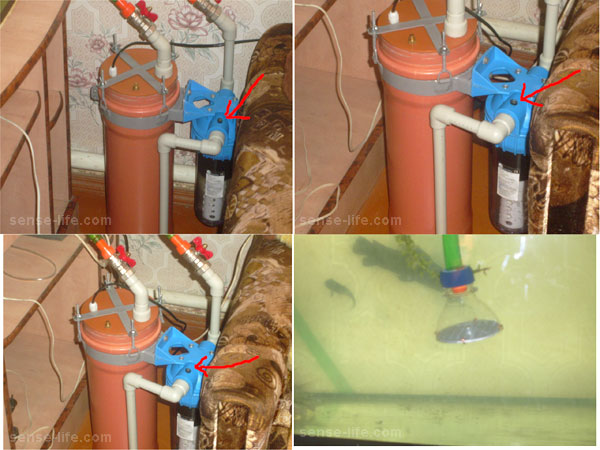

Почну з невеликого передмови. Хоч акваріум у мене давно 140 літрів, але себе вважаю лише любителем. Так як тримав рибок чисто для душі (треба чимось займатися). Взимку у мене був час дивитися за своїми вихованцями, а влітку не до них було, бувало, так запущу, що вже скелети доводилося виловлювати. І ось сидячи черговим зимовим вечором, я подивився на свій акваріум і вирішив треба, щось робити так продовжаться, не може більше. Хотілося весь час домогтися чистої води бурхливої рослинність, але виходило лише частково. Навіть коли на заміну внутрішнього фільтра Atman f-102 я придбав, більш потужний Atman f-104.
Результатів таких, яких хотілося, не вийшло. І ось я вирішив або думка мене відвідала, не пам'ятаю, тільки я зайшов в Інтернет і став шукати, як домогтися нормального стану і виявив, що ще крім внутрішніх фільтрів є зовнішній фільтри. Коротше кажучи, ознайомившись з ними, я прийшов до висновку, що це те, що мені потрібно, але ось ціни трохи покусували (Київські Інтернет ціни 800-1400 гр. Найдешевший Китайський Atman CF- 800 ---- 600гр.).
Після дуже довгих розмірковувань я прийшов до остаточного висновку, що треба робити саморобку. Чому я так вирішив, по-перше, доступністю запчастинами накрився краник пішов, купив або навіть мотор від внутрішнього фільтра вони у нас є в наявності, пішов купив фільтр мотор поставив від нього і ніяких проблем. А так їхати в Херсон є там щось чи ні, а це все час, рибки чекати не будуть. Але так як труби у нас 200 просто не завозять, вона у нас не користуються, попитом була тільки 160 і 100. Прийшовши, додому я трохи навіть засмутився, але заміряв помпу з фільтра Atman f-104 (за характеристиками вона була, то що потрібно опис: Потужність - 38 Вт Продуктивність - 2000 л / ч Підйом води - 2 м) я переконався, що все повинно встати тільки дуже в притул. Так як муфт такий довжини 350мм не було, взяв метровий шматок 160мм труби і заглушки. З'єднувати вирішив все пластиковими з'єднаннями. Склав список що треба, і після покупки всього необхідного взявся за роботу.
Ще раз, ознайомившись з внутрішніми фільтрами, я взяв за основу фільтр Eheim Classic 2213
Технічні характеристики: Для акваріума: до 250 л
Продуктивність: 440 л / год
Висота підйому води: 1,5 м
Обсяг фільтра: 3 л.
Розміри: 160 х 160 х 355 мм.
Споживана потужність: 8 пт.

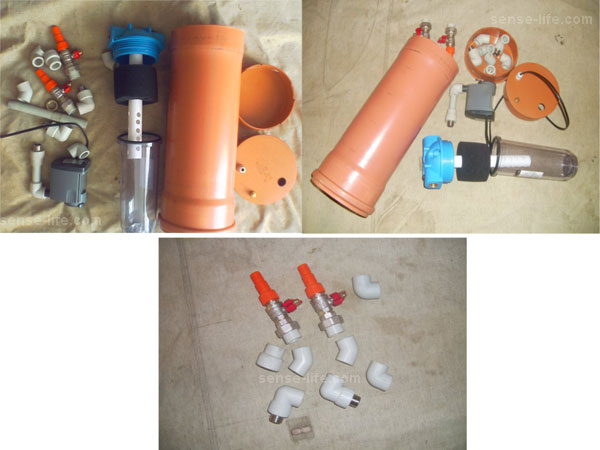

Висота помпи Atman f-104 становила, 10 см то я приплюсував, і вийшло 160х160х450мм. Відрізів від метрової труби 45 см я став думати, як мені зробити днище хотів спершу вирізати з товстого пластика коло посадити на силікон і саморезами по торцях засвердлити, але потім мене осінило, а що якщо нагріти трубу і вставити заглушку. Я взяв відрізаний шматок від основного і пішов експериментувати. На газовій плиті (найбільша пальник) я став прокручувати над полум'ям (довелося надіти рукавички, пальцях було гаряче) труба з часом стала розм'якшуватися, стає такою собі еластичною гумою, і у мене вийшло вставити заглушку. Зрозумівши, що все вийде дуже добре я зробив з основною заготівлею теж саме (якщо хто захоче зробити подібне то знайте сильно не опускайте до полум'я щоб не попалити пластик прокручувати трубу треба рівномірно і, пробуючи її на еластичність, поспіх тут не потрібна вас буде 50см труби так що потренуватися буде на чому)

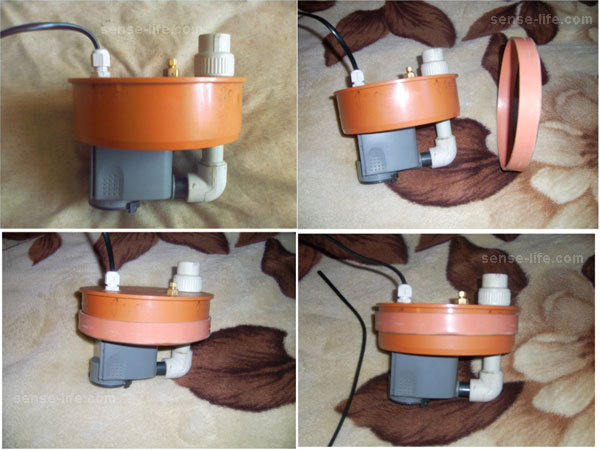

Так днище у мене зроблено, вирішив зайнятися верхньою частиною, все вийшло, навіть краще ніж я міг собі уявити, носик від помпи підійшов впритул до 20 куточок, залишилося тільки змастити пластик акваріумних силіконом і все окей. У двигуна був ззаду уступ, то я вирішив зробити підпірну планку, щоб двигун висів не лише на носику, а й упирався в планку (все теж промазав силіконом) Так як ця вся частина заглушки повинна була засаджувати в трубу в повному обсязі, щоб в майбутньому можна було її витягти то я відрізав з експериментальної труби кільце шириною 24 мм відділ на заглушку вона послужить упором.
При установці крана Маєвського вирішив просвердлити дірку таку, щоб самим Маєвським при вкручування нарізати різьбу трошки попрацював натфільком і все вийшло (теж посадив на силікон) Фітинг під провід купив на ринку (вони є, різного діаметру використовуються для вуличних ліхтарів або електромоторів)
Так як мене не влаштовувала завантаження фільтруючих елементів, як в німецькому фільтрі, так і в саморобному фільтрі опублікованими на цьому сайті, то я вирішив зробити завантажувальні кошики як в фільтрах Eheim Professionel 2224 і так далі.

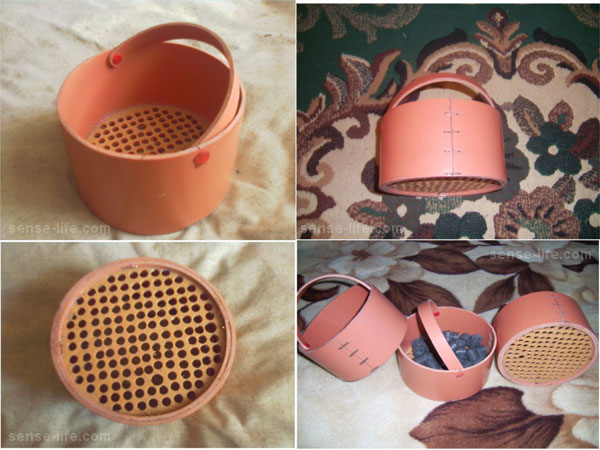

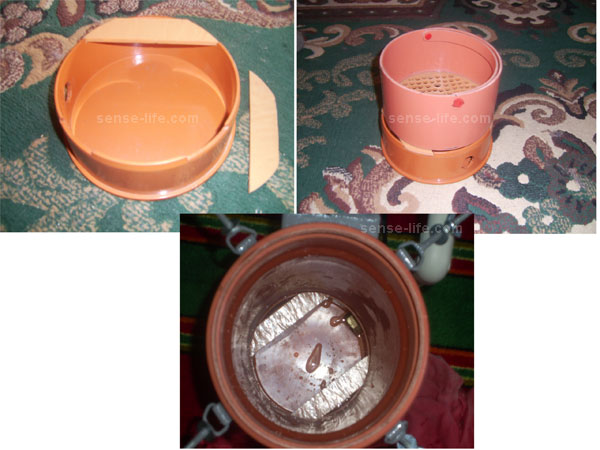

Не знайшовши потрібної тари, я вирішив виготовити з решти труби кошики. Зробив я їх три штуки по 8 см. Можна і обійтися двома під керамічні кільця і біологічні кульки а решта заповнити губкою якщо знайдете в діаметрі 160х160 (відрізавши 8 см я розрізав цей шматок вздовж потім засунув в трубу і окресливши скільки треба відрізати, домогтися треба так щоб зазор був не великий, щоб корзинка ходила без зусиль) спершу я склеїв клеєм по пластику, а для міцності зробивши дірочки, скрутив мідним дротом, її я втопив в канавки зроблені за допомогою вижигателя по дереву. Вирізавши дно і насвердливши отворів можна було посадити на акваріумний силікон, але я вирішив перестрахуватися (не хотілося щоб в один прекрасний день при витягування відклеїлося дно і весь наповнювач висипався,)
Я вирізав смужку 3 мм і вставив її. Її посадив на силікон і скрутив дротом з чотирьох сторін, теж зробив канавки і втопив. Після цього на силікон посадив дно. Ручку теж зробив з труби. Можна використовувати болтики з підтане але я взяв стрижень з пластикова дюбеля (за допомогою них кріплять пінопласт до стіни) нарізав по 2 см бочонки і за допомогою нагрітого на плиті болтика, капелюшком припік вийшло непогано.
Так до з таті коли труба охолола я акуратно Вигримав заглушку з труби .У заглушці я вставив дві пластинки для того щоб кошика при установці впиралися в неї. Їх я втопив врівень з краєм. При установці заглушка промащується силіконом акваріумних і засаджується до упору.
Колбу від побутового фільтра я вирішив все таки купити велику (маленька колба йде з сольовим наповнювачем і окремо я як знаю ставиться на холодній воді перед машинкою пральної) Я вирішив зробити за принципом мотоциклетного краника у вітчизняних мотоциклів. Вода буде заходити в фільтр на оборот по трубці в низ колби а потім через губку в верх. Трубу я підпиляв за розмірами колби на одному кінці просвердлив отвори а інший кінець посадив на силікон. Поролон купив вже готовий в зоомагазині круглий в колбу заходить плотненько.
До речі якщо будете використовувати побутовий фільтр, то намагайтеся брати з краном Маєвським з верху, а не з боку як у мене для кращого виходу повітря мені довелося просвердлити невеликий отвір і закрутити саморіз з гумкою, на фото я показав стрілочкою. Колбу я прикрутив на спеціальний хомут кріплення на фото видно це пристосування, до неї було прикріплено чотири болта з баранчиками, які притискають верхню кришку від відкривання. Завдяки цьому я можу в окремості, відкривати кришку, не чіпаючи колбу від побутового фільтра.
Для засмоктування води в фільтр я використовував пластикову пляшку 0,5 літрів від напою, відрізав горлечко і вже готову пластикову пластинку з дірочками (дірочки просвердлив маленькі, щоб рибок НЕ засмоктало) прикрутив дротиком. Якщо тепер мені треба почистити, то легко можна відкрутити цю колбу. Заповнював я фільтр так: перша корзинка керамзитом на половину з пластиковими кільцями нарізані з пластикової гофри для електропроводки (вони до речі нагадують фірмовий наповнювач)
другу кошик пористою губкою для бактерій, третю мелкопористой губкою і прокладкою з синтепону.
Після запуску фільтра ніде НЕ потекло, (всі з'єднання я марнотратив клоччям і промазують акваріумних силіконом). Фільтр працює тихо, хоча коли фільтр Atman f-104 працював всередині акваріума, то було невелике деренчання, що вночі дуже позначалося, і мені доводилося відключати його щоб заснути, а тепер їли чутно, що його помпа в саморобному зовнішньому фільтрі працює. Щодо отчистки то ще рано говорити, тому що фільтр працює всього тиждень, але вже помітний результат, вода стала більш прозорою, рибки навіть веселіше стали поводитися. Напір не змінився, помпа качає добре, хоча губка в побутовому фільтрі вже наполовину забита. Витрати у мене приблизно склали 500 гр враховуючи що насос від фільтра у мене був і керамзит дармової. А далі Вам вирішувати робити чи купити готовий, якщо вони є у вас в магазинах. Ну, ось, мабуть, і все.
