Припустимо, що Ви вже знайшли відповідну сонячну панель або сонячну батарею, визначилися з усім потрібним комплектуючих обладнанням, різними дрібними деталями (такими як кріплення і т.д) і іншими важливими складовими. Тепер Вам залишилося зібрати всю цю справу воєдино і підключити за допомогою дроту. Саме з цією проблемою багато хто потрапляє в халепу, так як даремно не знають як це зробити і за допомогою якого кабелю. Також, тому як сонячні батареї не так давно почали користуватися популярність, то і людей, які добре розбираються в їх пристрої і підключенні, не так багато.
Саме тому компанія ElectroTorg підготувала для вас цю статтю, в якій ми простою мовою постараємося пояснити, як правильно підібрати потрібний кабель і підключити його таким способом, щоб вся конструкція була надійною і служила вам довгі роки.

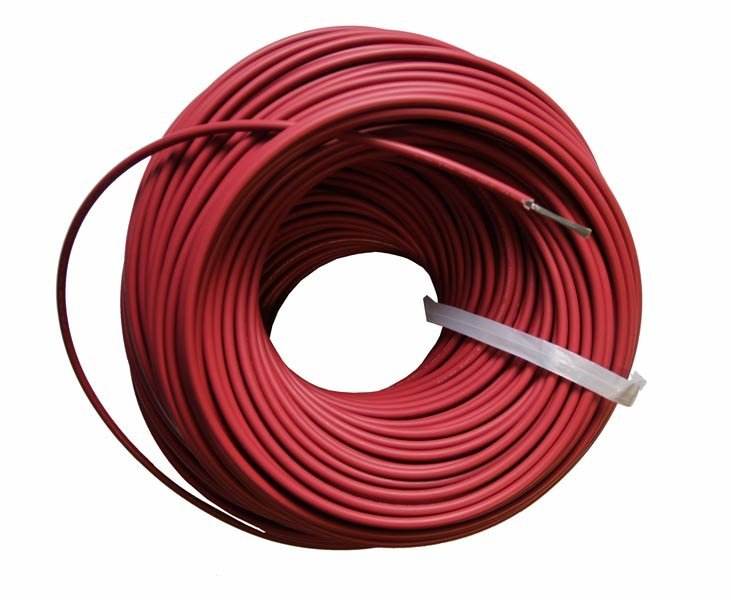

Як правильно вибрати кабель
При покупці потрібного кабелю варто взяти до уваги наступні параметри:
- вогнестійкість (ізоляція кабелю повинна мати високу пожежостійкість і не підтримувати горіння);
- термостійкість (всі жили кабелю повинні витримувати високі і низькі температури від -30 ° С до + 120 ° С);
- стійкість до шкідливих факторів зовнішнього середовища (різні несприятливі умови, такі як дощ, сніг, сильний вітер, промені сонця. До всього цього, термін служби кабелю повинен бути вище терміну будь-якої деталі всієї сонячної установки);
- потрібні Вам електричні параметри.
Якщо ж брати до уваги перші 3 параметра (вогнестійкість, термостійкість, стійкість до шкідливих факторів зовнішнього середовища), то в цілому більшість сучасних кабелів мають приблизно рівними властивостями за цими параметрами. Але якщо ми говоримо про електричних параметрах кабелю для підключення сонячним батарей, то тут потрібно бути більш уважним і ретельно підбирати продукцію.
Вибір перетину кабелю
Напевно, найважливішим критерієм при виборі будь-якого кабелю, є його перетин. Адже саме від нього залежать багато чинників, такі як термін служби, потужність, допустиме навантаження і так далі. Якщо не вдаватися в точне формулювання перетину кабелю, то простими словами можна сказати, що це внутрішній діаметр струмопровідної жили без ізоляції. Як правило, вимірюється перетин в міліметрах квадратних. Тому, якщо ви десь почуєте формулювання 2 на 16, або побачите напис 2х16 мм², то це означає, що перед вами кабель з двома жилами, діаметр яких становить 16 мм ².
Отже, чому ж все-таки так важливо вибрати кабель з правильним перетином? На перший погляд це елементарно, адже якщо Ви зробили неправильний вибір, то ваш кабель просто згорить від перенапруги, в разі, якщо перетин менше необхідного, або ж Ви будете мати справу з величезними втратами електрики, в зв'язку з великим опором (це в тому випадку , якщо жили більше діаметра). Але не всі знають цих простих речей і тому стикаються з подальшими проблемами.
З азами розібралися, тепер спробуємо зрозуміти, який діаметр нам буде потрібен в тій чи іншій ситуації. Щоб правильно розрахувати перетином проведення, нам необхідно знати наступне:
- пік потужності, яку споживає використовуваний інвертор, або ж максимальну силу струму, що проходить по ділянці ланцюга і використовуваного перетворювачем;
- довжину електропроводів від перетворювача до акумуляторних батарей.
Першу характеристику зазвичай все виробника пишуть в технічній документації до инвертору, а довжину електропроводи Ви завжди зможете виміряти будь-яким зручним способом.
Якщо ж Ви знаєте ці параметри, то представлена нижче таблиця допоможе вам вибрати потрібний розтин. Таблиця наведена з оптимальним значенням кабелю, довжиною в 2 метри.
Може трапитися така ситуація, що ви придбали кабель, який був проведений в західних країнах, тому розміри перетину на них вказані в одиницях обчислення, званими AWG. Нижче наведемо таблицю, за допомогою який Ви з легкістю зможете перевести AWG в звичні квадратні міліметри.
Розрахунок довжини кабелю для підключення сонячних батарей
Що ж, тепер поговоримо про такий параметр, як значення зниження напруги в кабелі. При виборі будь-якого кабелю, не кажучи вже про сонячні батареї, потрібно прагнути до мінімальної втрати напружень. Дуже важливо все розрахувати так, щоб втрата не перевищувала 2%. Наприклад, для пристроїв, що працюють від напаряженія в 12V, значення втрати не повинно перевищувати 0,25V.
Нижче розглянемо таблицю, за допомогою якої можна підібрати максимальну довжину кабелю (природно, з необхідним перетином), щоб втрата напруги не перетнула за позначку в 2%.
Хочемо звернути Вашу увагу на той факт, що пристроїв, що працюють від напруги 24V і 48V, довжина може бути збільшена в 2 і, відповідно, 4 рази. У більш потужних пристроїв з коміналом напруги в 220V, цей показник може досягати позначки в 20 разів.
Тепер же розглянемо більш детальний приклад обчислення перетину дроту за допомогою наступної формули:
R = E / I * L,
звідки видно, що
R - це питомий опір матеріалу (Ом / м);
Е - найвищий показник поаденія напруги в проводі (V);
I - сила струму (A);
L - довжина проводу, яку Ви плануєте використовувати (м). Тут звертаємо Вашу увагу на те, що ця величина повинна бути помножена на 2 для плюсового і мінусового кабелю.
приклад:
Навантаження 60 Вт (струм при цьому дорівнює 60/12 = 5А), розташований на видаленні 10 метрів від блоку АКБ, номіналом напруги 12V. Пам'ятаємо, що максимум допускається втрата напруга до 2% (0,25V):
R = 0,25V / {(5А) х (10м * 2)} = 0,0025 Ом / м
Тобто, питомий опір становить не менше 0,0025 Ом / м.
Пам'ятайте, що для якісної і надійної роботи всього комплексу важливо користуватися тільки кращими матеріалами і довіряти електромонтажні роботи тільки професіоналам своєї справи.
А в завершенні хочемо сказати, що на сторінках нашого інтернет магазину ви знайдете не тільки кабель для підключення сонячних батарей , Але і величезний вибір проводів будь-яких призначень і будь-яких перерізів.
